Phasenanschnittdimmer (3-phasig) mit Busanschaltung
|
|
Kurzbeschreibung
|
Ansicht Stromlaufplan
|
- Der Phasenanschnittdimmer kann folgende Lastarten ansteuern
- Glühlampen (ohmische Lasten).
- Leuchtstofflampen mit VIP90 (induktive Lasten).
- NV-Halogenglühlampen mit magnetischem Transformator (induktive Lasten).
- Phasenanschnittdimmer arbeiten vollelektronisch, ohne bewegliche Teile.

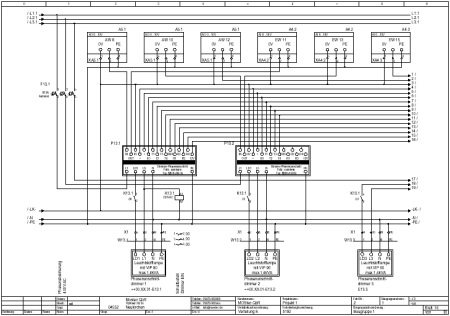

- Die Ansteuerung der drei Dimmer erfolgt über Analoge Ausgänge (0-10V) und deren Rückmeldungen über Analoge Eingänge (0-10V), siehe Bild1.

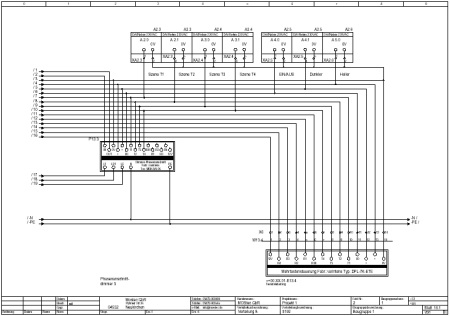

- Weiterhin sind über Digitale Ausgänge 4 feste Lichtzenen, "Ein-Aus", "Heller" und "Dunkler" steuerbar (siehe Bild2).
- Über eine Mehrtastensteuerung ist eine direkte Steuerung möglich (siehe Bild2 rechts unten).
|
|
|
Anwendung
|
- Dimmer mit Phasenanschnitt ermöglichen eine kontinuierliche, fast verlustfreie Regelung der Helligkeit von Lampen.
|
|
|
|
