Steuergerät mit Busanschaltung für dimmbare EVG`s
|
|
Kurzbeschreibung
|

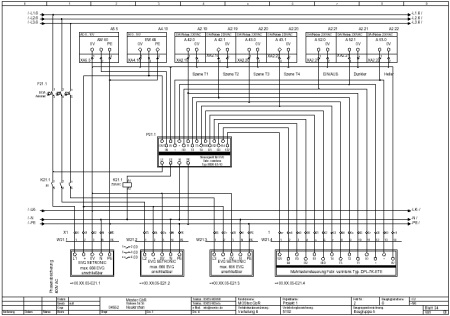

Ansicht Stromlaufplan
|
- Der Dimmwert wird bei EVG`s mit einem Analogwert von 1-10V gesteuert. Diese Geräte empfangen über die Steuerleitung den Dimmwert und werden mit einem vorgeschalteten Kontakt lastseitig geschaltet.
- Die Ansteuerung des Steuergerätes erfolgt über einen Analogen Ausgang (0-10V) und deren Rückmeldung über Analogen Eingang (0-10V).
- Weiterhin sind über Digitale Ausgänge 4 feste Lichtzenen, "Ein-Aus", "Heller" und "Dunkler" steuerbar.
- Über eine Mehrtastensteuerung ist eine direkte Steuerung des Steuergerätes möglich (siehe rechts unten).
|
|
|
Anwendung
|
- Steuergerät für dimmbare EVG`s (Elektronische Vorschaltgeräte) ermöglichen eine kontinuierliche Regelung der Helligkeit von Leuchtstofflampen.
|
|
|
|
